로지텍 M720 마우스 스위치 수리하기

※고장증상

로지텍  고장 종특인 더블클릭 증상. 다른 모델들도 한 2년정도 쓰다보면 이런 문제가 생긴다.

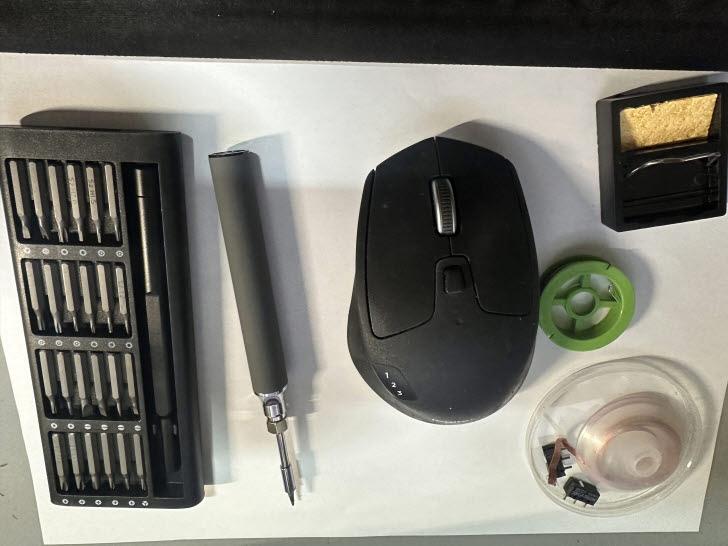

준비물

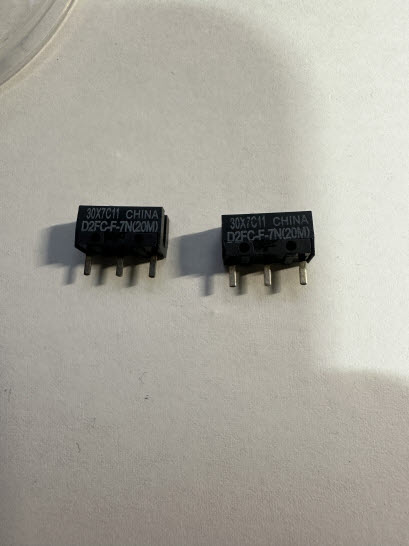

1. 옴므론 D2FC-F-7N(20M) 스위치.  가격 개당 약 1천원.

괄호안에 숫자는 클릭 수명이다. 내가 산 스위치의 수명은 클릭수명이 약 2000만회다.

5M은 500만, 10M 1000만 등등





2. 드라이버 세트 ,인두, 납, 흡입기, 납흡수지 등등

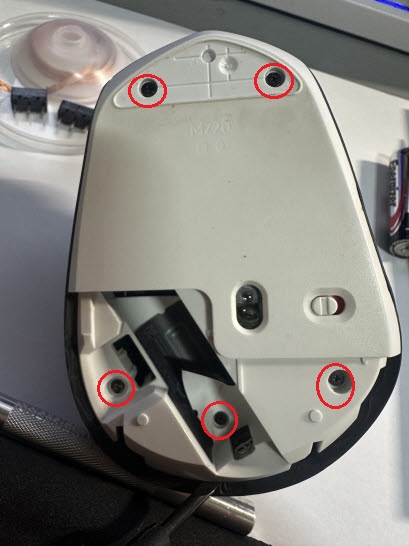

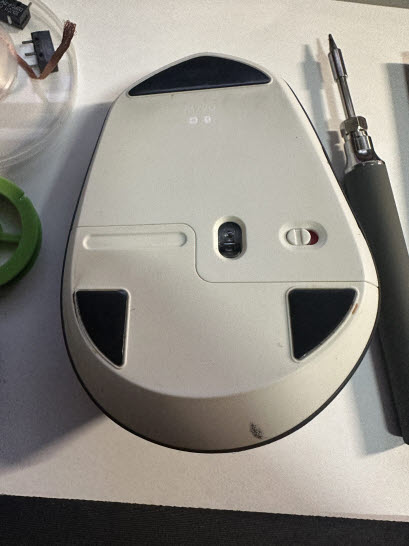

분해를하려면 맨위 마우스 서퍼를 뗴어내야 숨어있는 나사를 풀 수있다. 재활용을 해야하니 조심히 뗴어낸다.



3. 상하판분리

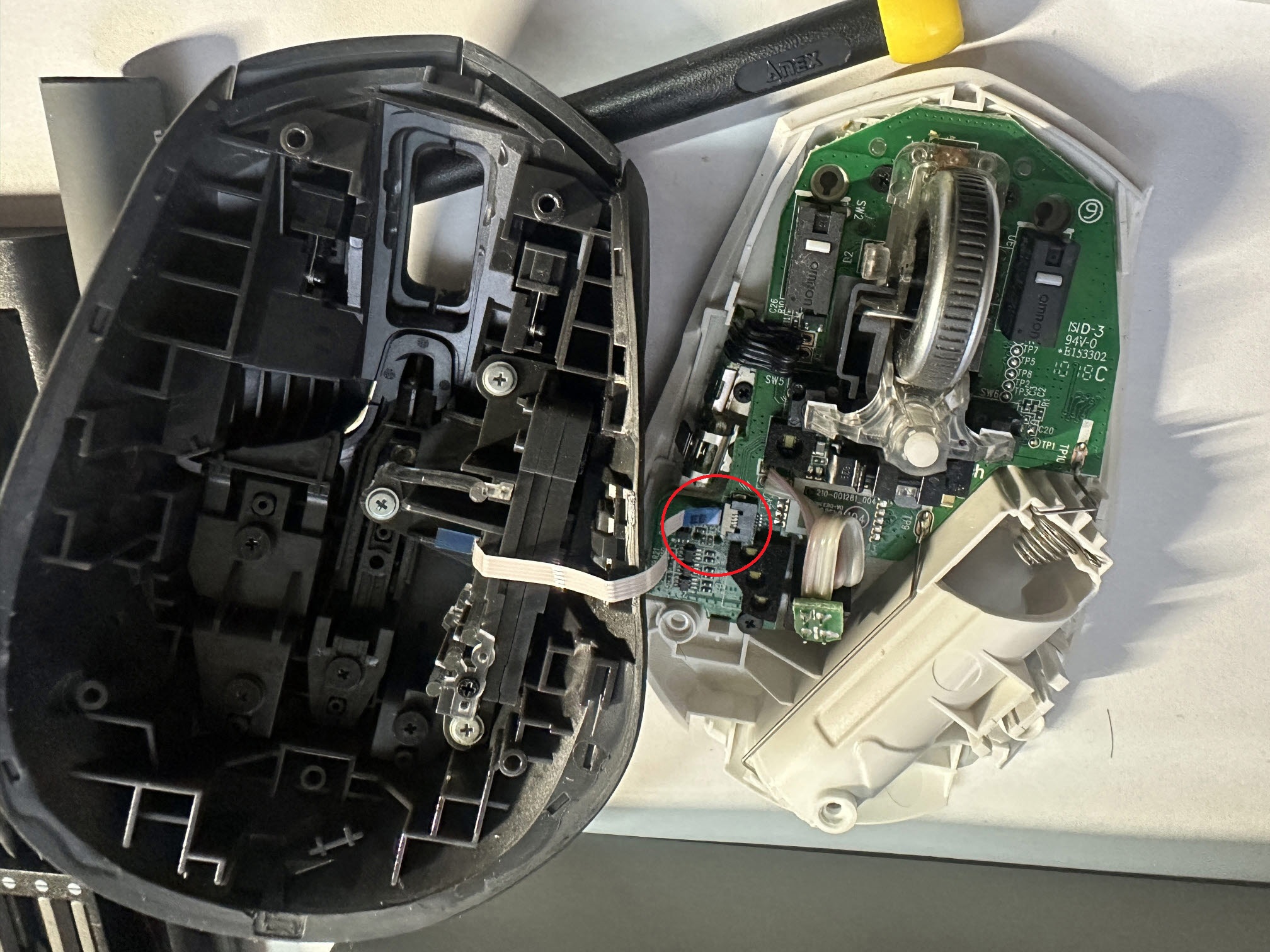

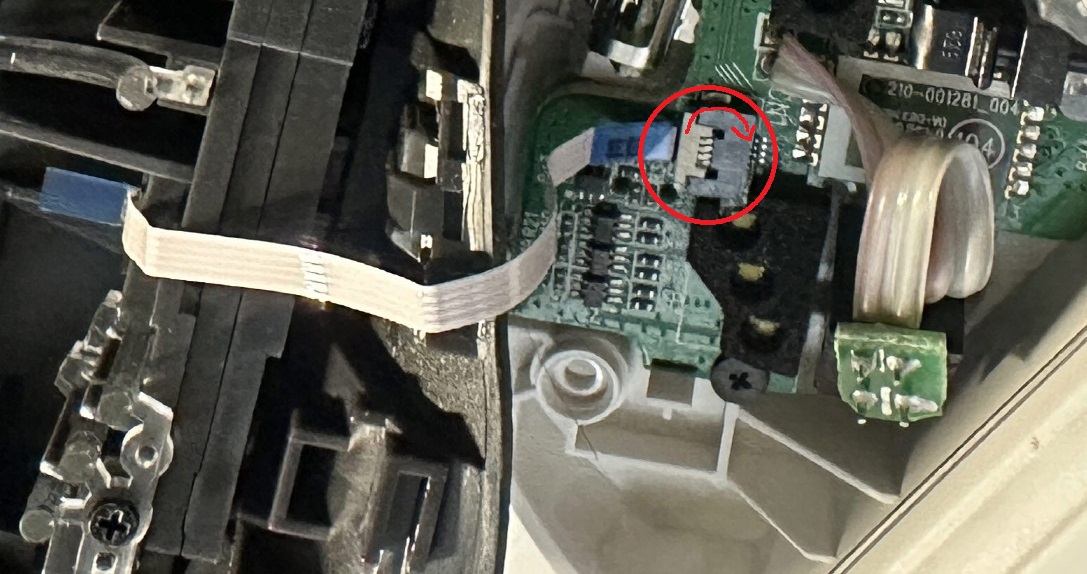

(주의) 상하판을 분리하려면 저 아주 얇은 케이브을 분리해야한다.

저 아주 작은 커넥터가 이빨로 케이블을 물고있다. 90도 위로 올리면 파란색부분의 케이블이 분리 된다.

나는 커넥터를 위로 올려야 하는지모르고 힘으로 빼다가 커넥터가 빠졌다. 다행이도 다시 끼면된다.

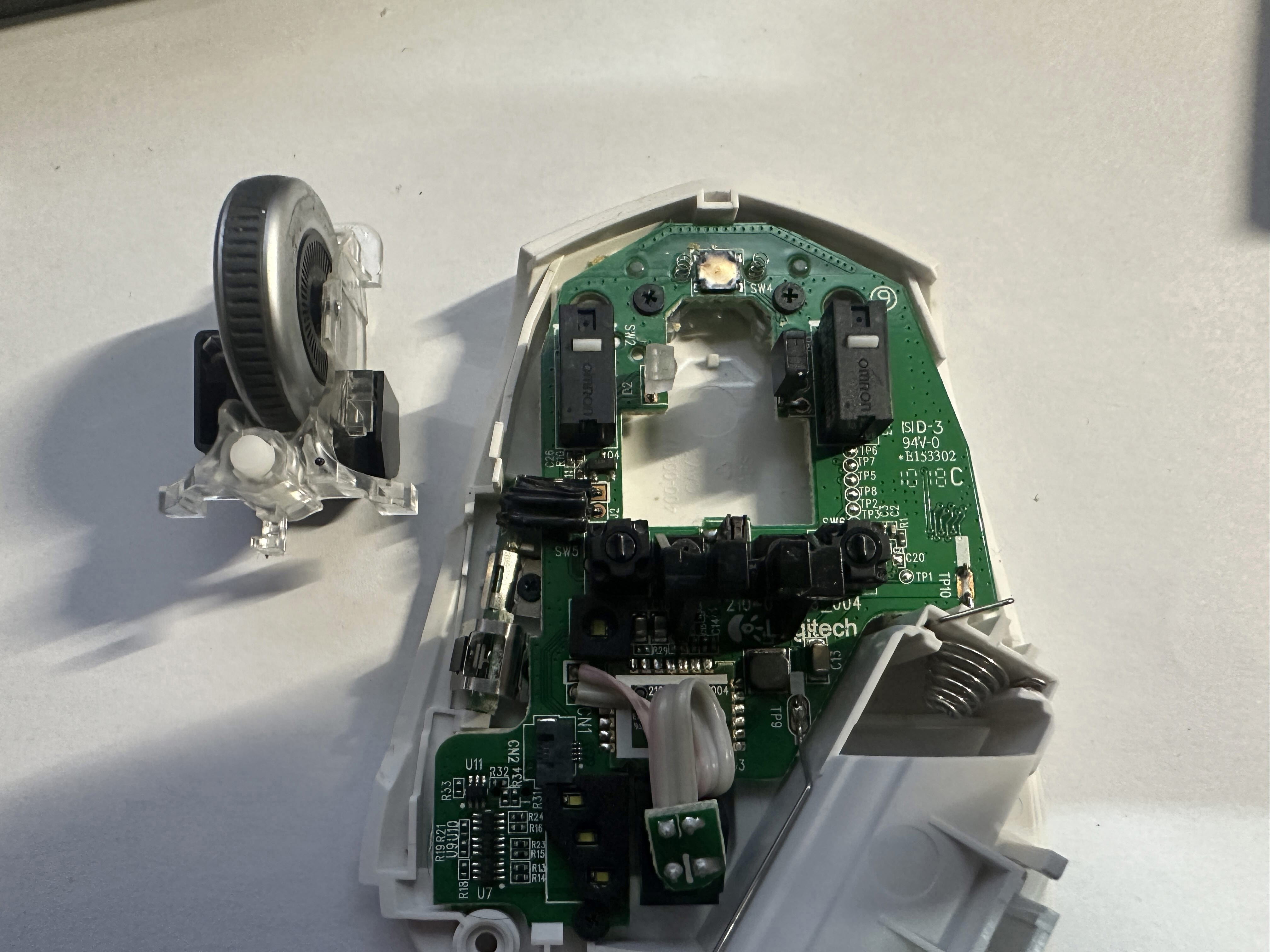

4. 휠 분리

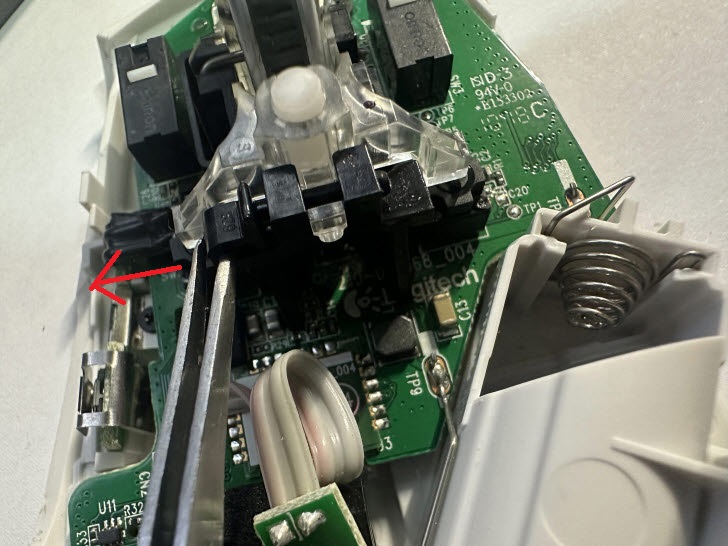

휠사이에 껴있는 고정플라스틱 핀을 왼쪽으로 당겨 휠뭉치를 분리시킨다.

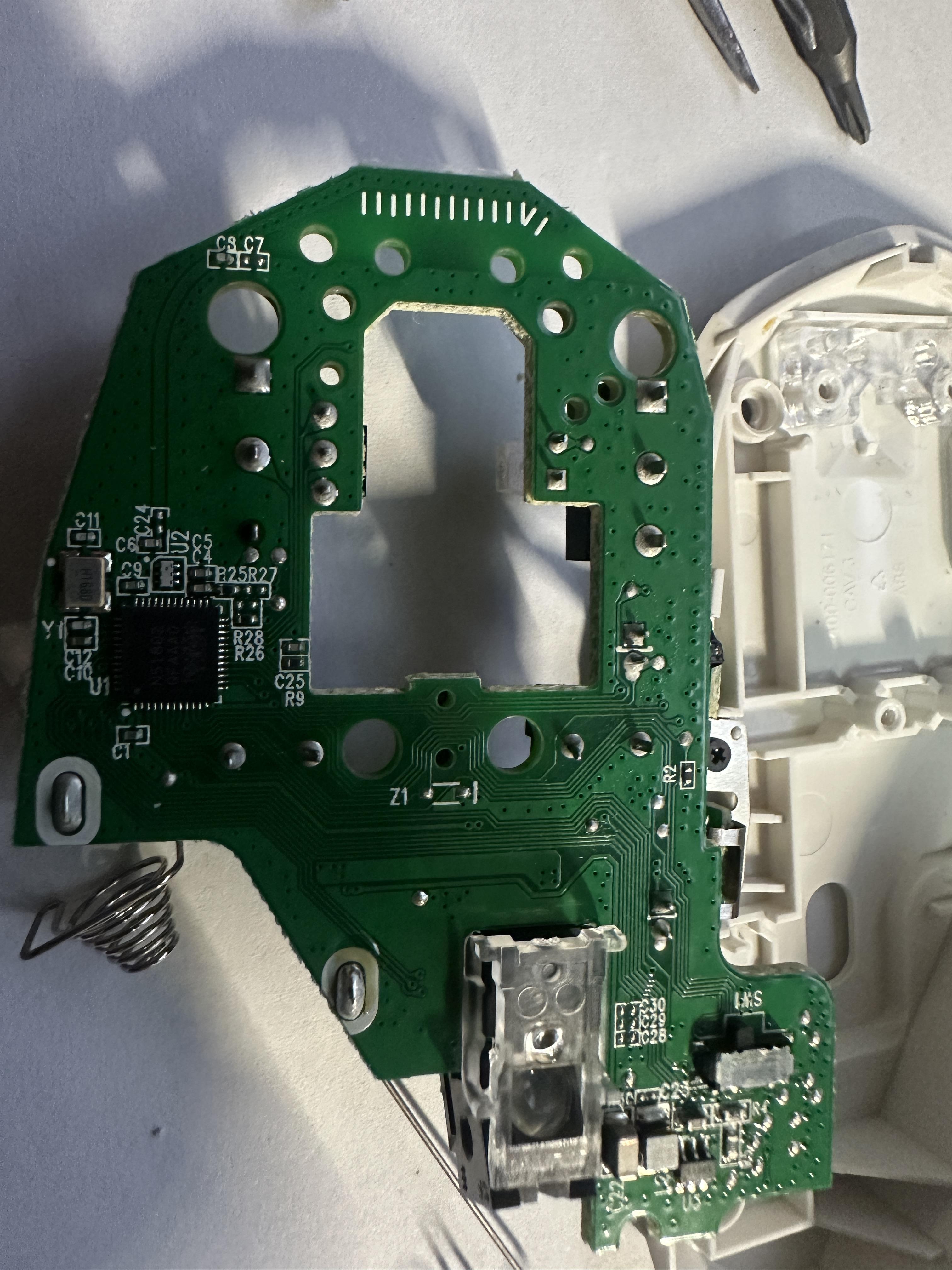

5. 하판 PCB 분리

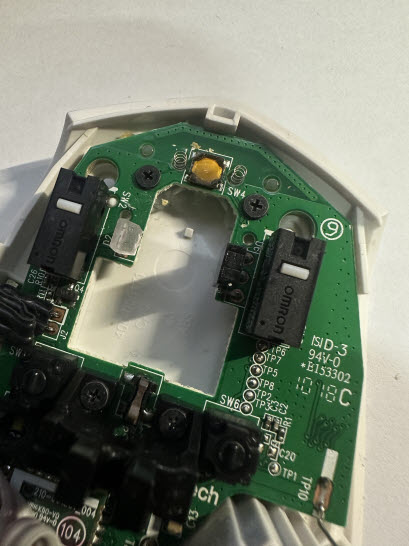

6. 스위치 교체

따로 뭐 스킬은없다 인두로 납을 녹이고 흡입기로 납을 흡입하면 된다.



하지만 역시 잘 안된다.

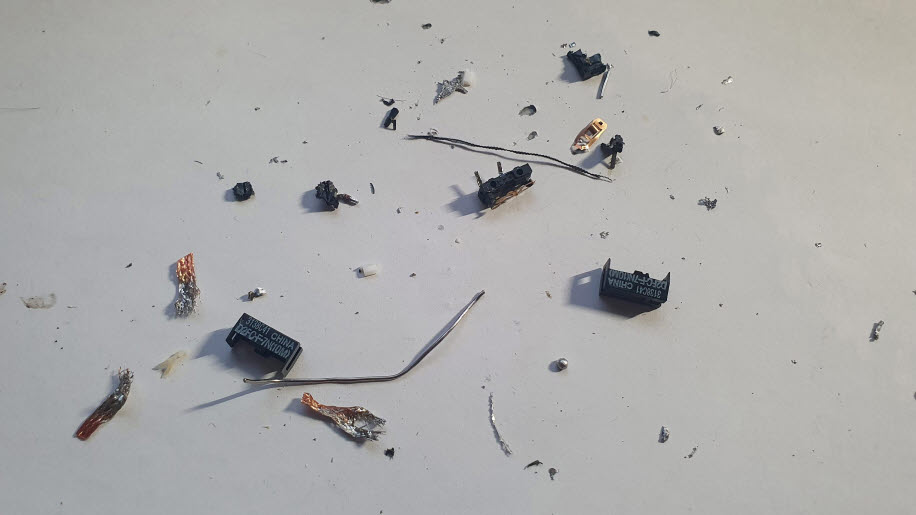

니퍼로 기존 스위치를 전부 부셔버리고 뺐다.



조립은 분해의 역순
